Peering with Gateway Transit

개인 공부 후 자료를 남기기 위한 목적임으로 내용 상에 오류가 있을 수 있습니다.



잘못된 부분이 있거나 질문사항은 댓글로 남겨주시면 성심성의껏 답변해드리겠습니다. 감사합니다!

---



본 게시글은 아래 Microsoft 공식 문서를 참조하여 작성하였습니다.



https://docs.microsoft.com/en-us/azure/vpn-gateway/vpn-gateway-peering-gateway-transit

Configure VPN gateway transit for virtual network peering - Azure VPN Gateway

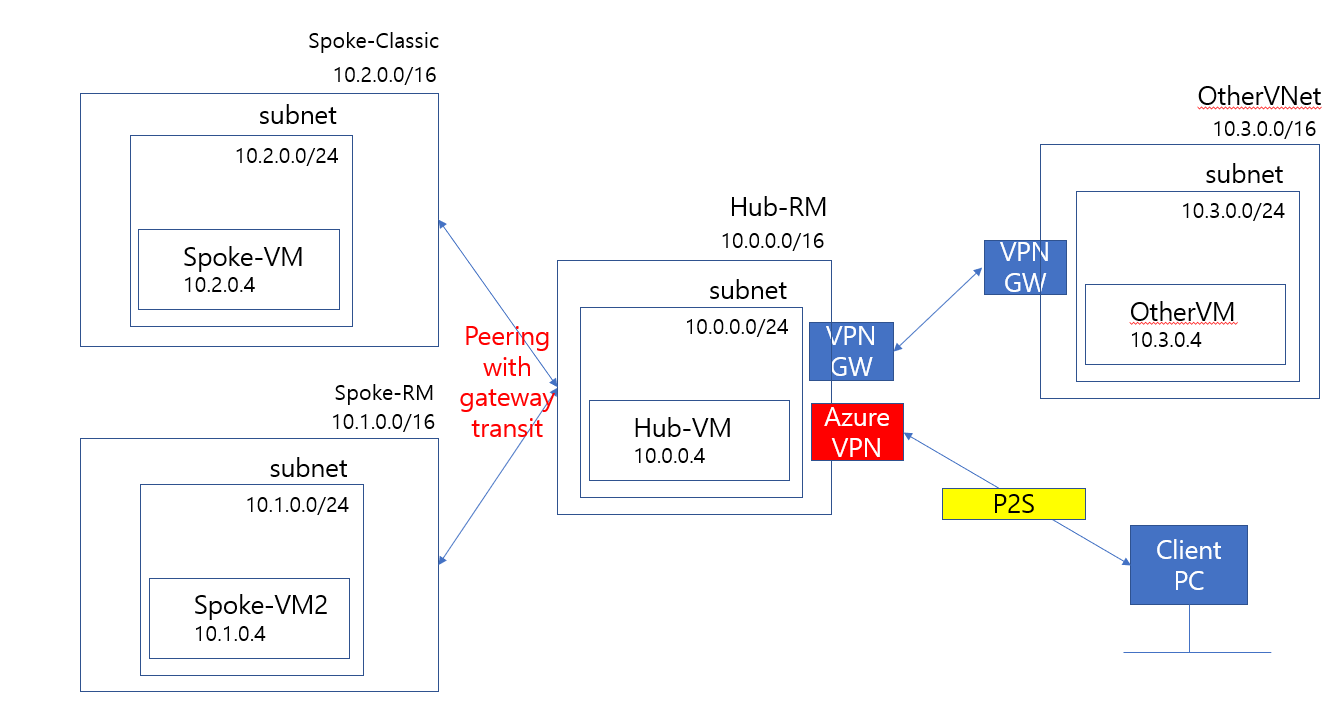

네트워크 구성도는 다음과 같습니다.

S2S 구성은 실습 환경의 한계로 제외하였습니다.







Gateway Transit과 관련된 Peering 설정을 보면

Hub-RM에서 Gateway VPN을 통해 외부와 연결되고 있으며,

Hub-RM에서 Peering 설정 시 gateway transit을 통해 외부와 Spoke-RM 및 Spoke-Classic을 연결해주는 역할을 합니다.



만일, gateway transit 설정을 하지 않으면 Spoke VNet과 외부 네트워크와 연결이 되지 않습니다.

* Spoke-RM 및 Spoke-Classic을 Spoke VNet이라고 칭하겠습니다.







* 사전준비

VNet간 구성 및 P2S 구성은 이전 게시물을 참고하여 설정해주시면 됩니다.



https://mingyucloud.tistory.com/entry/Site-to-Site-%EA%B5%AC%EC%84%B1-VNET%EA%B0%84-%EC%97%B0%EA%B2%B0

VPN Gateway를 이용한 Vnet-to-Vnet 구성

https://mingyucloud.tistory.com/entry/Point-to-Site-%EA%B5%AC%EC%84%B1-Azure-AD%EC%9D%B8%EC%A6%9D

Point-to-Site 구성 (Azure AD인증)











* 실습요약

1.Hub-RM과 Spoke-RM간 Peering 설정

2.Hub-RM과 Spoke-Classic간 Peering 설정

3.외부와 Transit Gateway 연결 확인















1.Hub-RM과 Spoke-RM간 Peering 설정



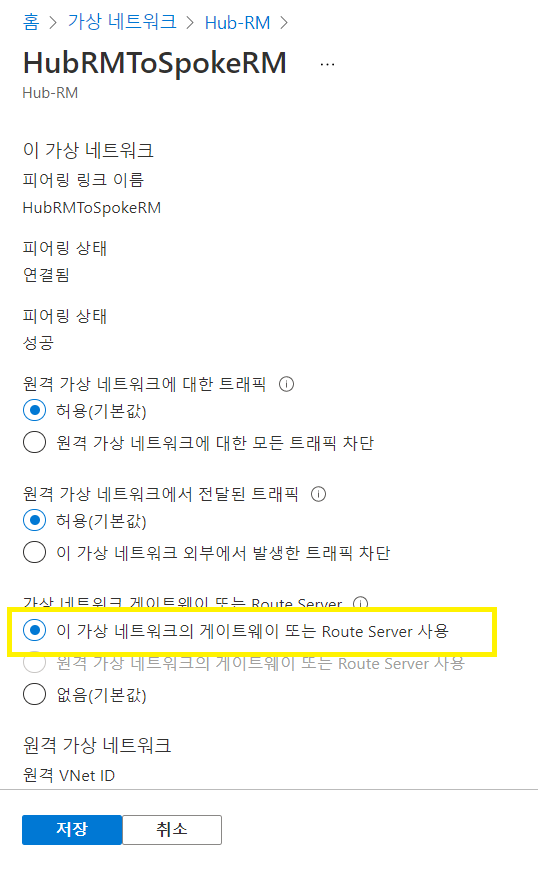

HubRM에서 가상 네트워크 게이트웨이 설정을 선택합니다.

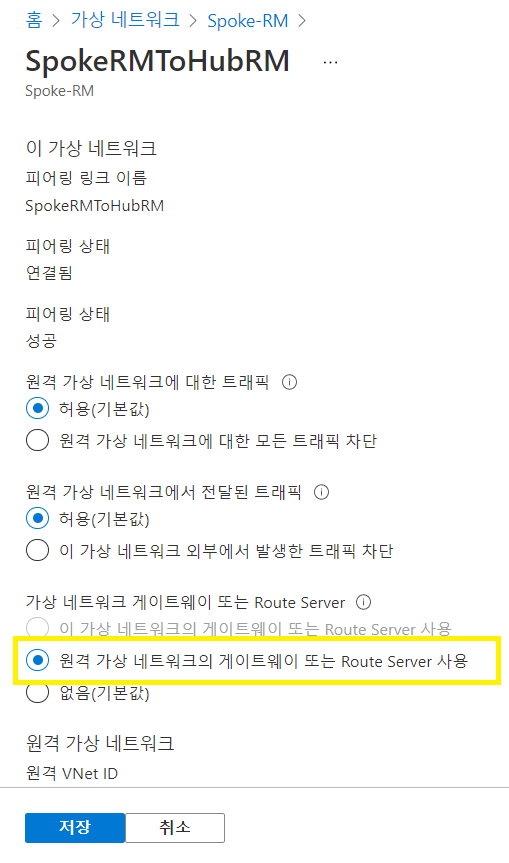

Spoke-RM에서는 Hub-RM의 가상 네트워크 게이트웨이를 사용해야 하므로,

원격 가상 네트워크 게이트웨이 또는 Route Server 사용을 체크합니다.







잠시 후, 피어링이 연결됩니다.







Hub-RM과 Spoke-RM이 성공적으로 연결되었습니다.

Hub-RM의 게이트웨이 전송은 사용되고 있습니다.

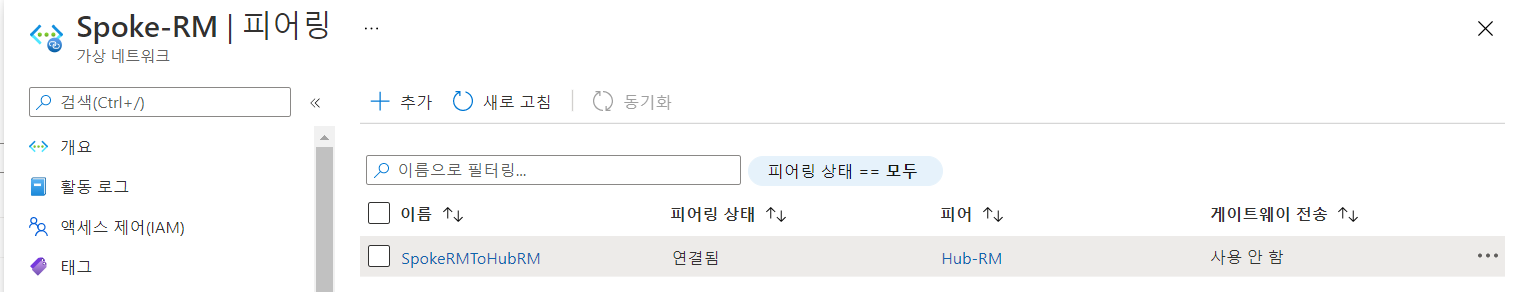

Spoke-RM 과 Hub-RM 간 연결이 성공적으로 되었습니다.

Spoke-RM에서 게이트웨이 전송은 사용하지 않습니다.

















2.Hub-RM과 Spoke-Classic간 Peering 설정

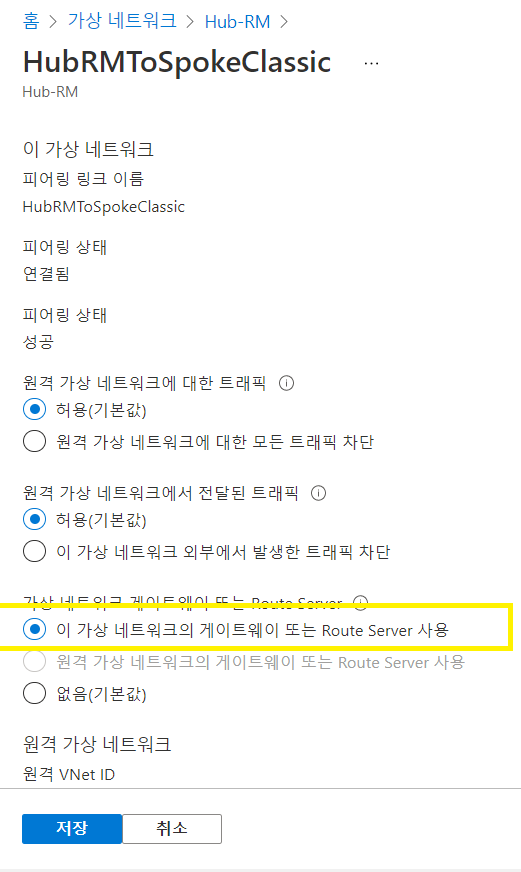

위의 과정과 마찬가지로 Hub-RM에서는 이 가상 네트워크의 게이트웨이 사용을 선택합니다.

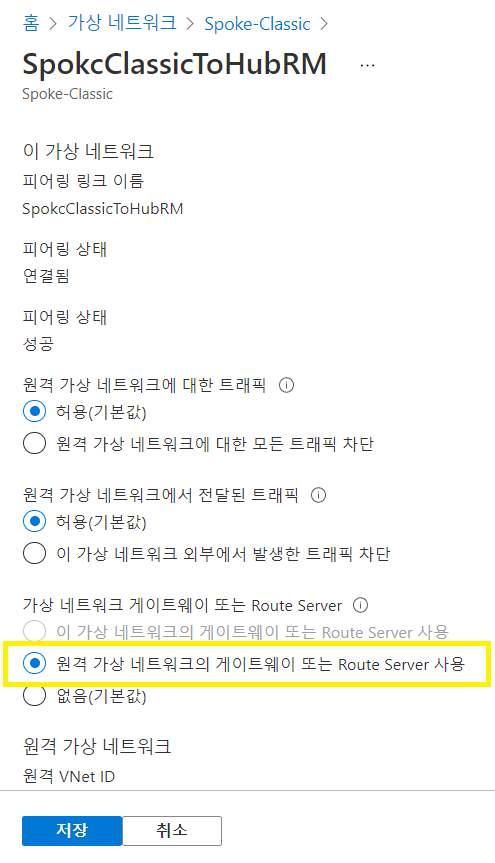

Spoke-Classic에서는 Hub-RM의 가상 네트워크 게이트웨이를 사용해야 하므로,

원격 가상 네트워크 게이트웨이 또는 Route Server 사용을 체크합니다.

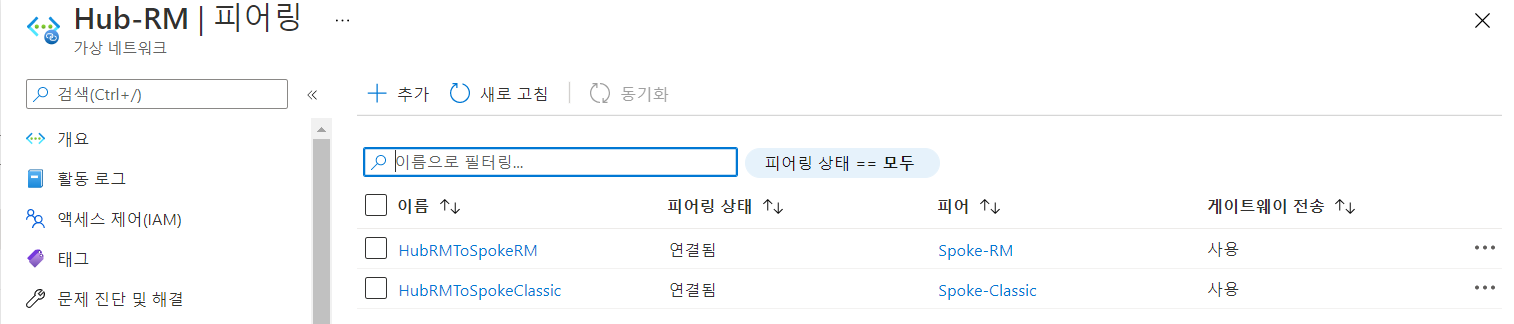

Hub-RM과 Spoke-Classic이 성공적으로 연결되었습니다.

Hub-RM의 게이트웨이 전송은 사용되고 있습니다.

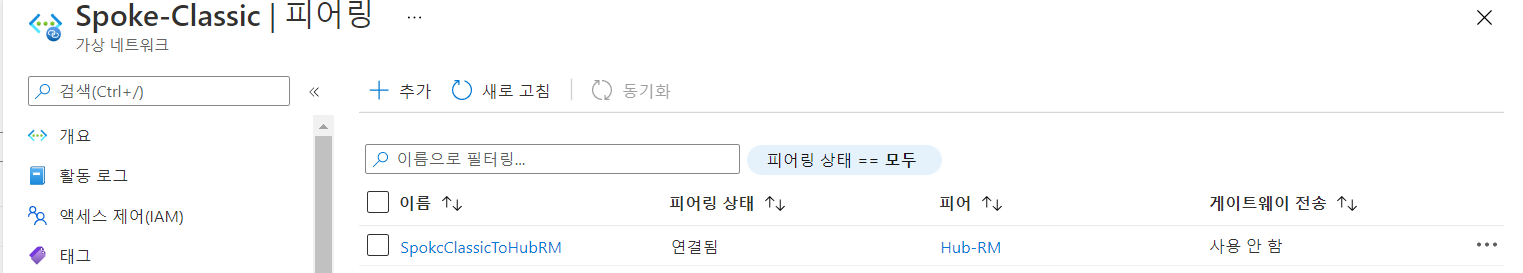

Spoke-Classic과 Hub-RM 간 연결이 성공적으로 되었습니다.

Spoke-Classic에서 게이트웨이 전송은 사용하지 않습니다.















3.외부와 Transit Gateway 연결 확인

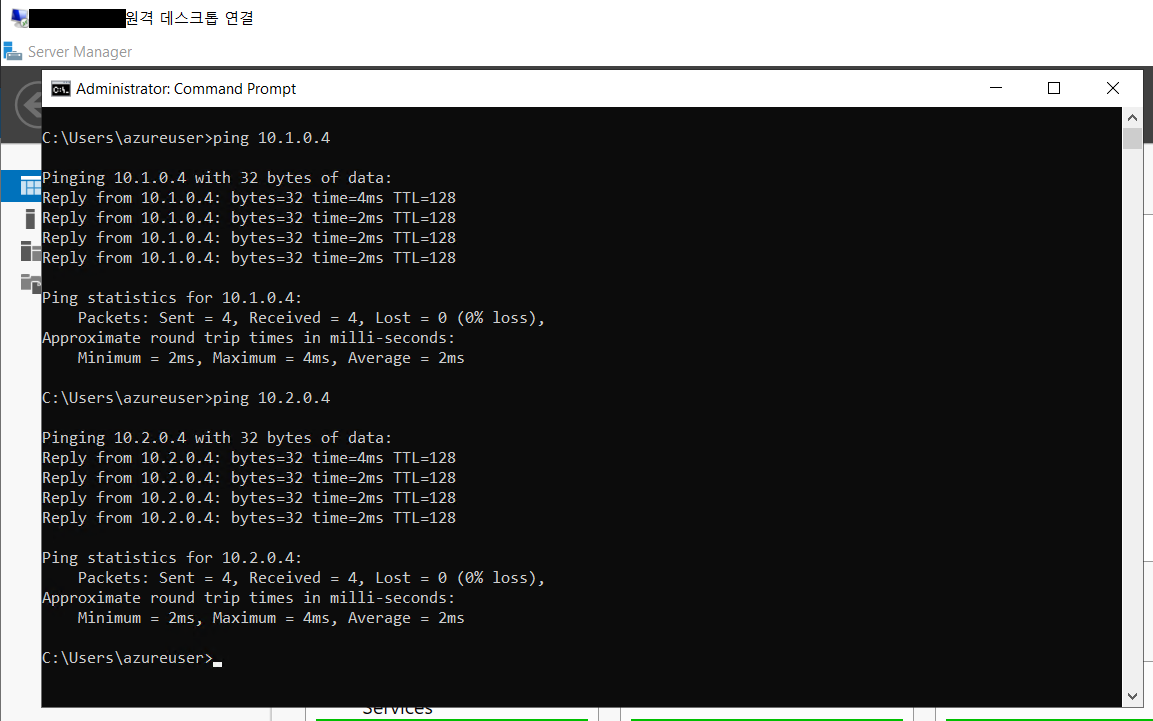

OtherVNet에 접속하여 VNET간 연결된 Hub-RM을 통해 Spoke VNet으로 ping이 성공적으로 전송되었습니다.

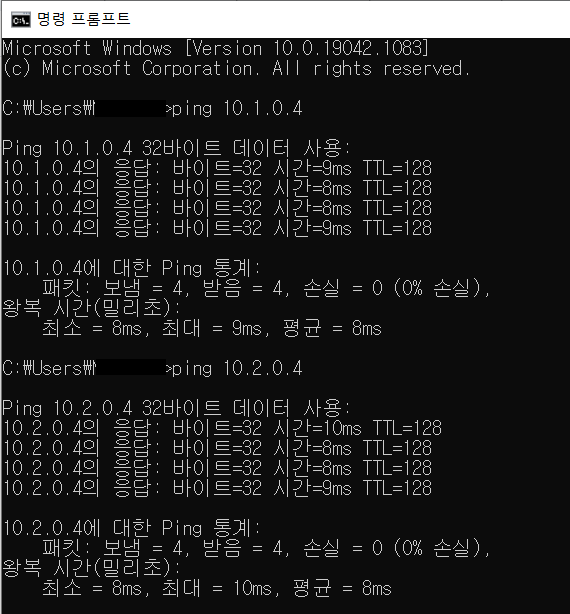

Client PC에서 Azure VPN을 통해 Spoke VNet으로 ping이 성공적으로 전송되었습니다.









이번 실습을 진행하면서

VNet간 구성, Point-to-Site 구성 등 앞선 실습을 복습할 수 있었고,

Gateway Transit 설정 방법과 내용을 이해할 수 있었습니다.

고생하셨습니다!
